一分钟读完全文
本文介绍利用TRANSCAD进行流量分配的全过程。主要包括如何利用CAD建立路网及小区、如何导入TRANSCAD、如何建立型心连杆、如何导入OD矩阵、如何进行流量分配、如何计算VC比、如何基于流量及VC比进行路网绘图。本文结果主要服务于交评出图，不涉及对四阶段法等理论基础的介绍。

写在前面
交评乃交通界的基石。 ——尼古拉斯.交尔基

只要学过交通工程的人，应该都知道两个软件，微仿的VISSIM和宏仿的TRANSCAD。这两个软件也是交通工业界里面用得最多的软件了。而之所以用的多，不是因为他们软件做得好，很大原因在于他们有破解版。

只要学过交通工程的人，应该还都知道一个叫交评的东西。上手快，来钱快，养活了不知多少交通人。实际上，大部分交评都是不需要VISSIM和TRANSCAD。OFFICE三件套就足以。但有时候遇到大一点的地块，就可能需要做仿真了。因此，掌握一些仿真软件还是有用的。

上学期间，对VISSIM和TRANSCAD有过很多接触，尤其是VISSIM，基本每一个COM接口都摸遍了，也靠这些软件赚了些外快。一直觉得，由于专业及软件的小众，网上相关的教程实在是又渣又乱，有些做得很初级的教程，居然还要收费。因此，自己一直想好好写一写这两个软件，让之后的人少走些弯路。可惜又一直也没有时间去系统的捋一遍。因此，只能趁着刚好在做，零零散散的写一点东西。

本章介绍如何利用TRANSCAD做流量分配。

绘制路网及小区
在CAD中完成。需要注意：

1）设置好图层(la)。小区一个层，路网一个层。至于路网要不要再按照道路等级分层，就看你自己需要了。

2）需要联通的点，记得打断(br)。打断后如果没联通，记得延伸（ex）。

3）道路用Pline绘制。

4）保存为R12 DXF格式。注意：如果之后导入不进去TC，很大原因是你的CAD版本太高了。不要慌，下载一个CAD版本转化器，用该转化器来输出R12。

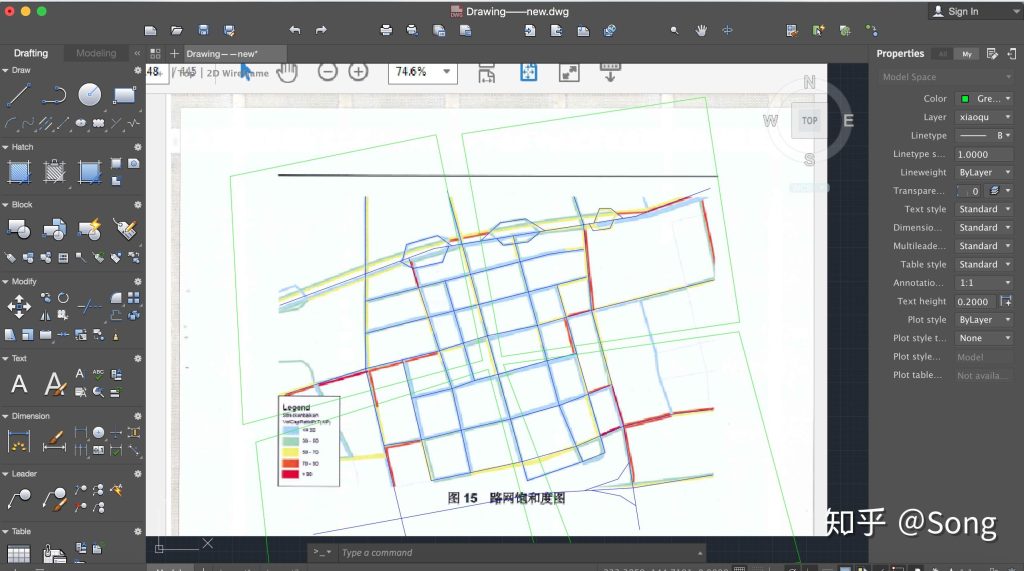

在CAD中绘制路网与小区

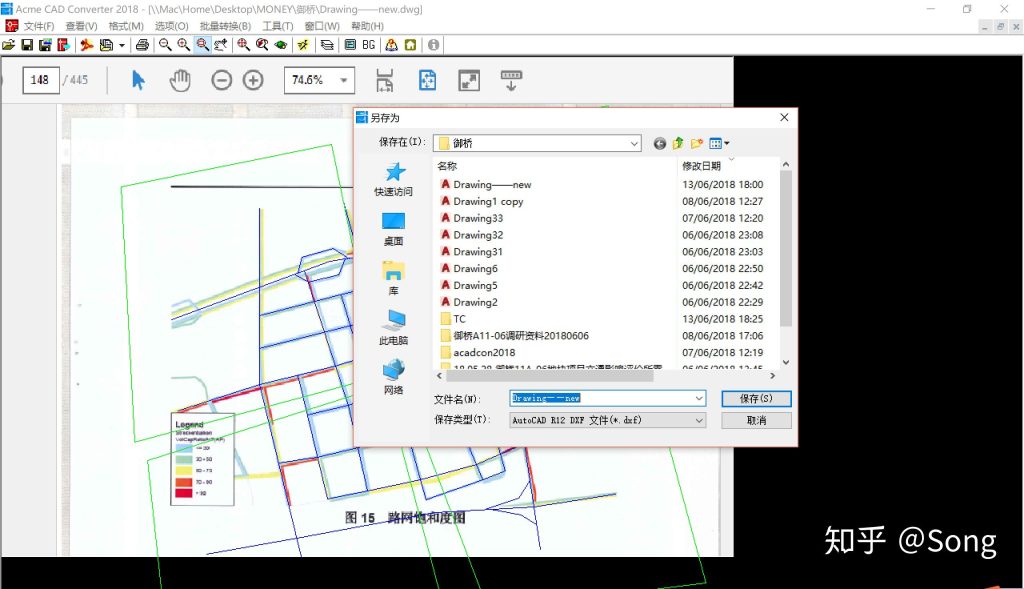

利用CAD版本转化器转化为老版的R12

导入TC
直接将R12文件拖入TC即可。注意：

1）分别导入，对于路线，按line导入；对于小区，按面导入，并取消下面的勾。

2）两者皆注意设置坐标系，坐标见下图。

3）导入后，给道路设置通行能力、速度等所需指标。（通行能力是之后做流量分配所必须的，因此建议先设置好）

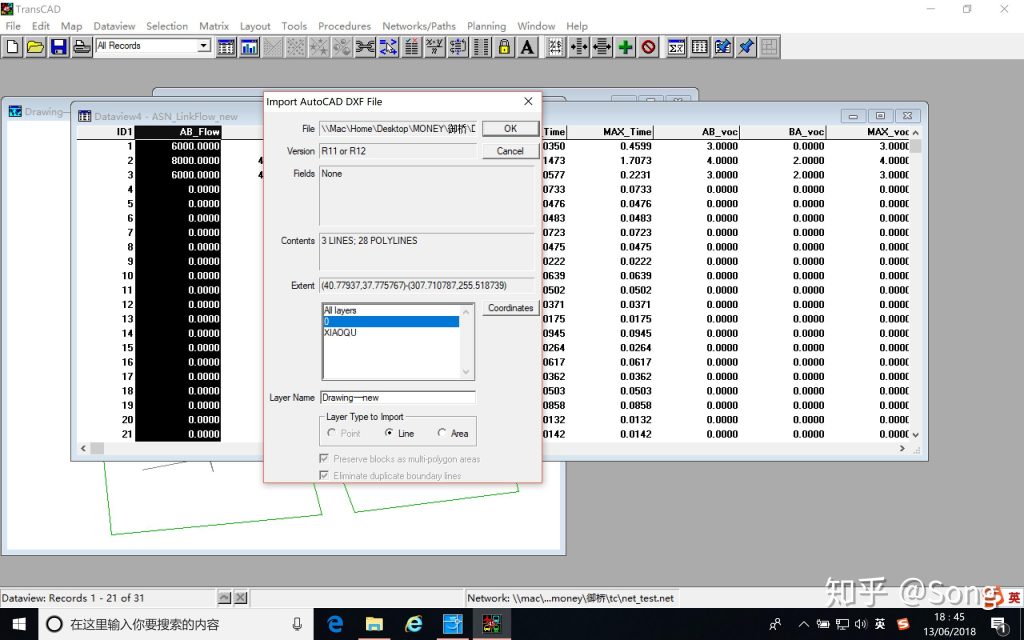

路网导入

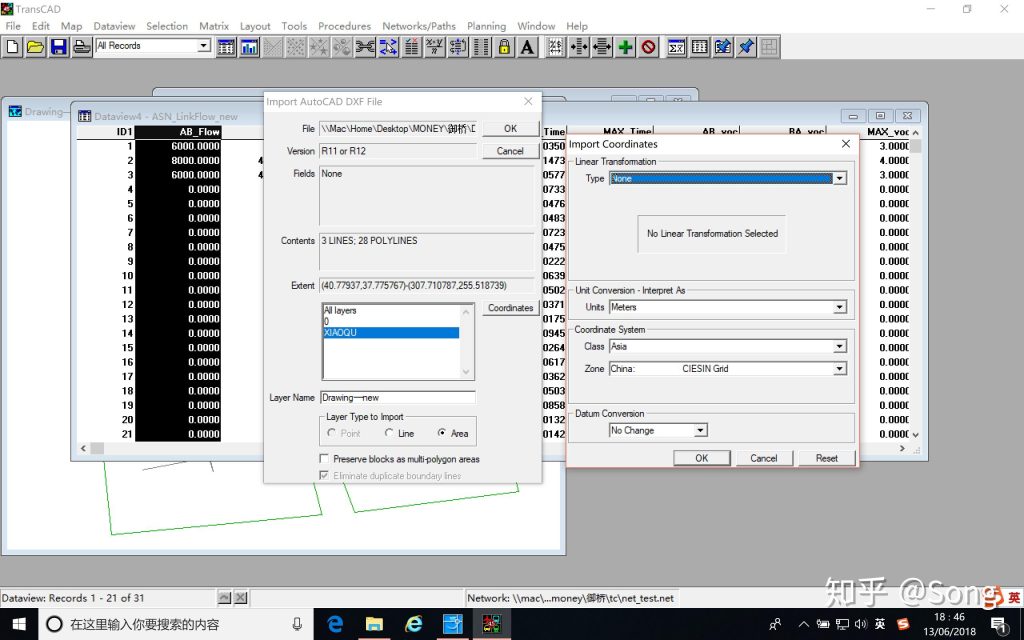

小区导入及坐标设置（路网也要设置）

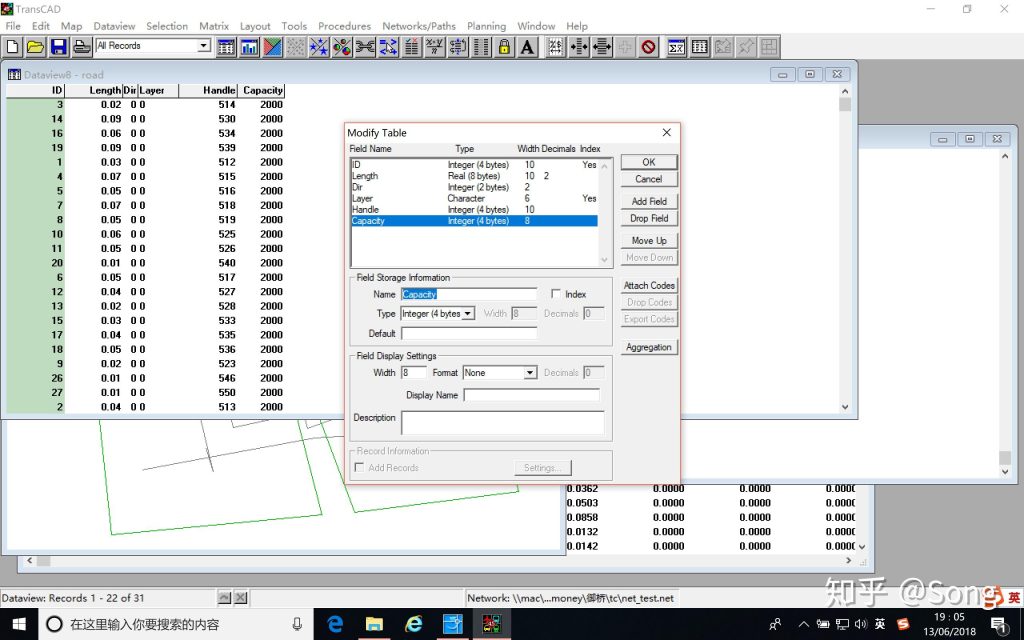

为路网图层添加字段：道路通行能力

图层设置
拖入后两者分别是两个文件，通过图层设置将两者设置在同一一个文件中。ADD LAYER即可。下图分别为图层按钮与打开后的界面。在图层界面还可以改变名字，改变显示状态等。

将上面导入的文件以图层形式加入

连通性检验
对路网是否联通进行检测：按照下图的按钮点击即可。对于不满足的（主要是交叉口处没有打断、或者存在零碎线头），在CAD或TC中调整后重新导入。

完成连通性检测后，记得保存路网，并建立netwotk输出。（Networks/Paths–Create Network）

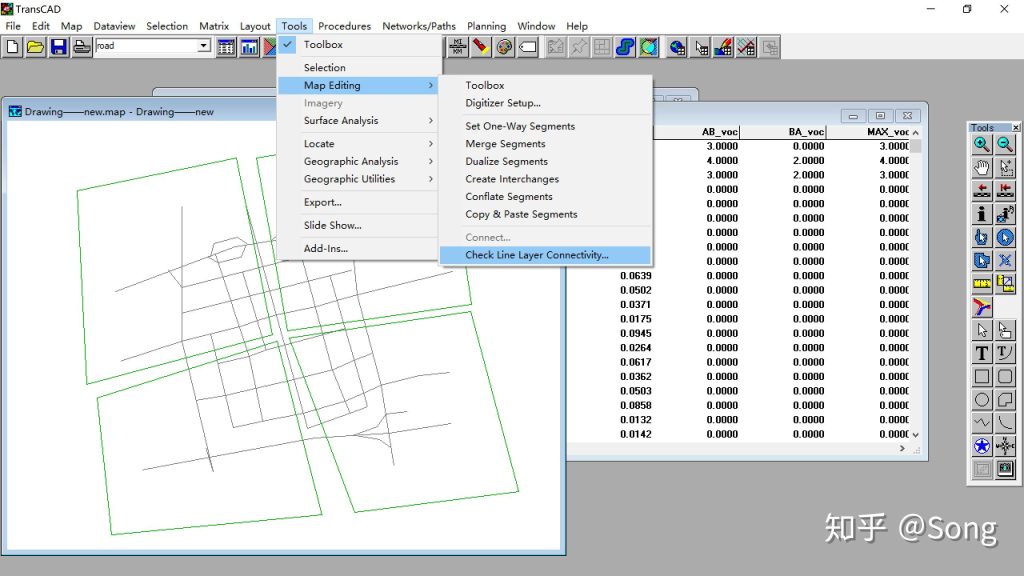

检查路网连通性

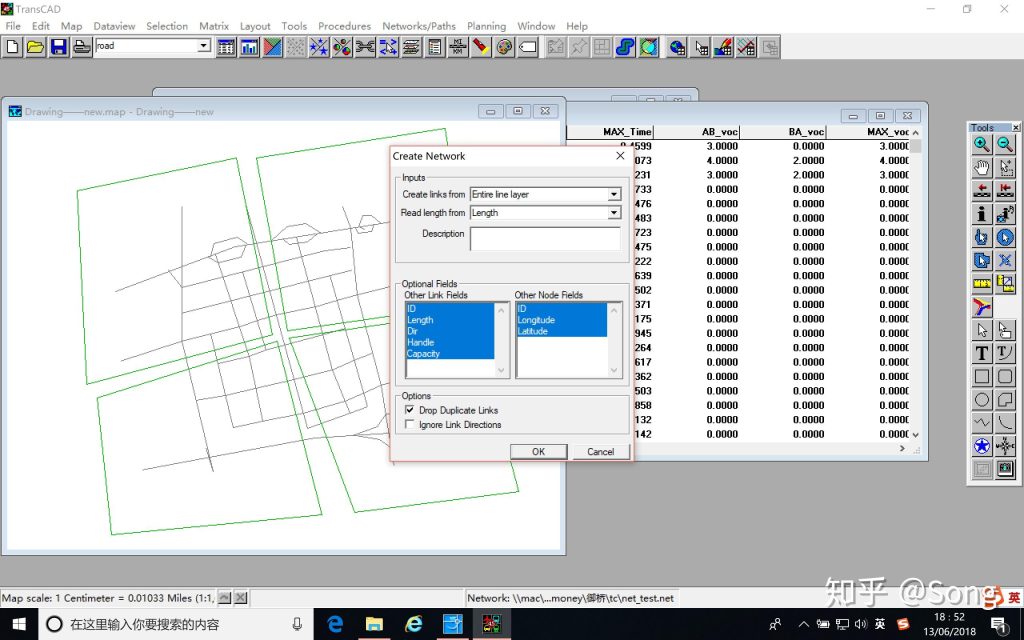

生成路网网络文件

型心连杆
因为我们的OD都是小区层面的，因此，必须有一个东西将小区和道路联系在一起。这就是我们的型心连杆，可以将小区与道路连接。

首先切换到小区图层，然后：

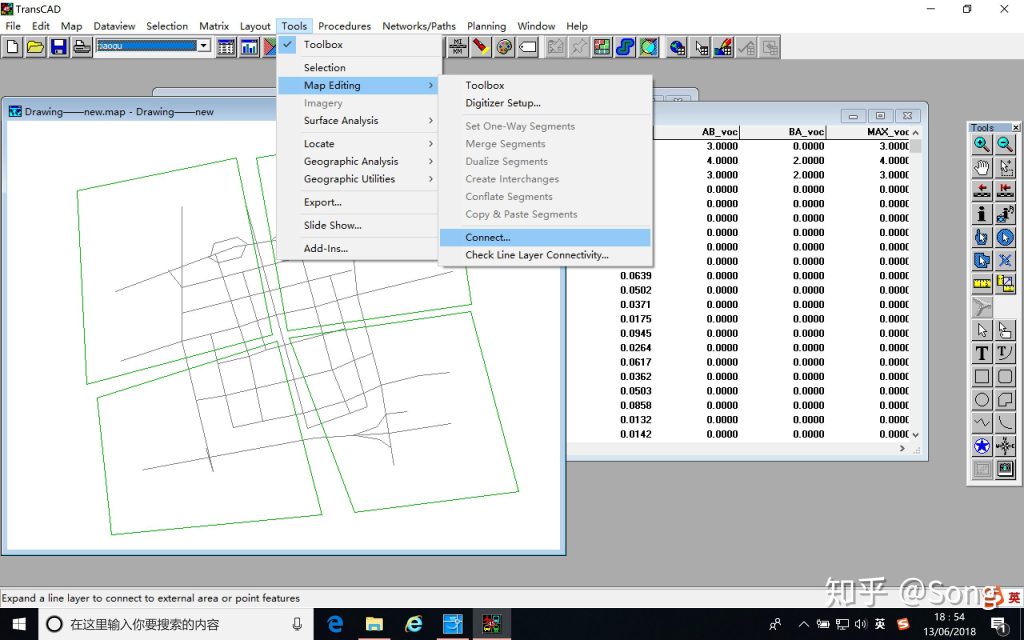

添加型心连杆

点击connect之后，按照要求点击OK即可。然后可以切换到路网图层，打开数据视图，查看是否有新增的道路：

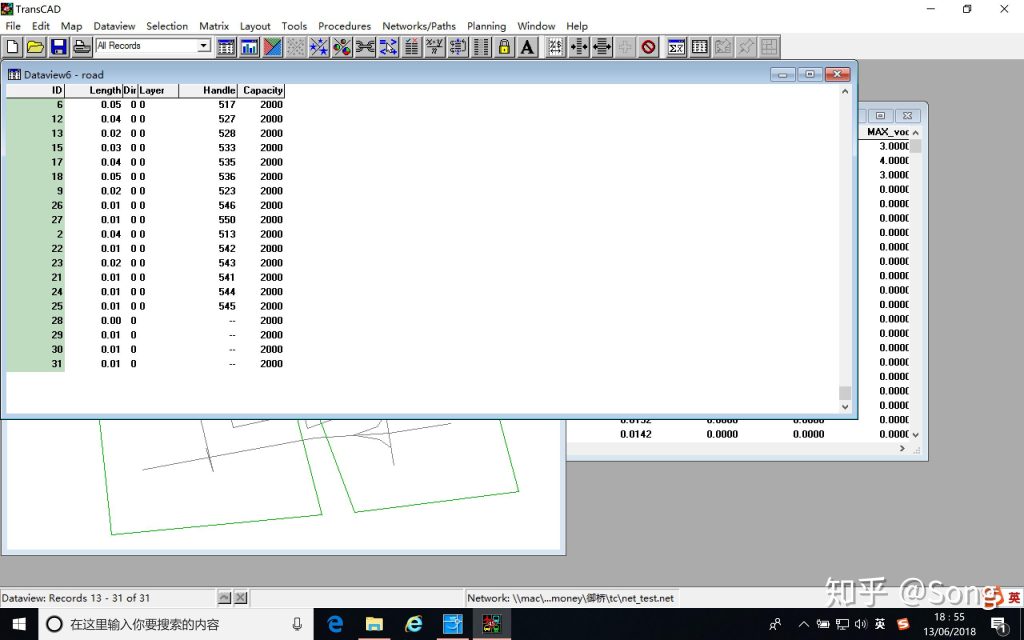

在路网的数据视图中查看新增的型心连杆

下面那几个没啥属性的就是新增的四个型心连杆了。注意：型心连杆其实就是交通专业的叫法而已，在TC里面，它就是新生成的四条道路。

OD矩阵
道路有了，小区也连上了。下面就是给小区加OD数据了。也很简单，先打开EXCEL，按照小区ID建立一个OD矩阵：

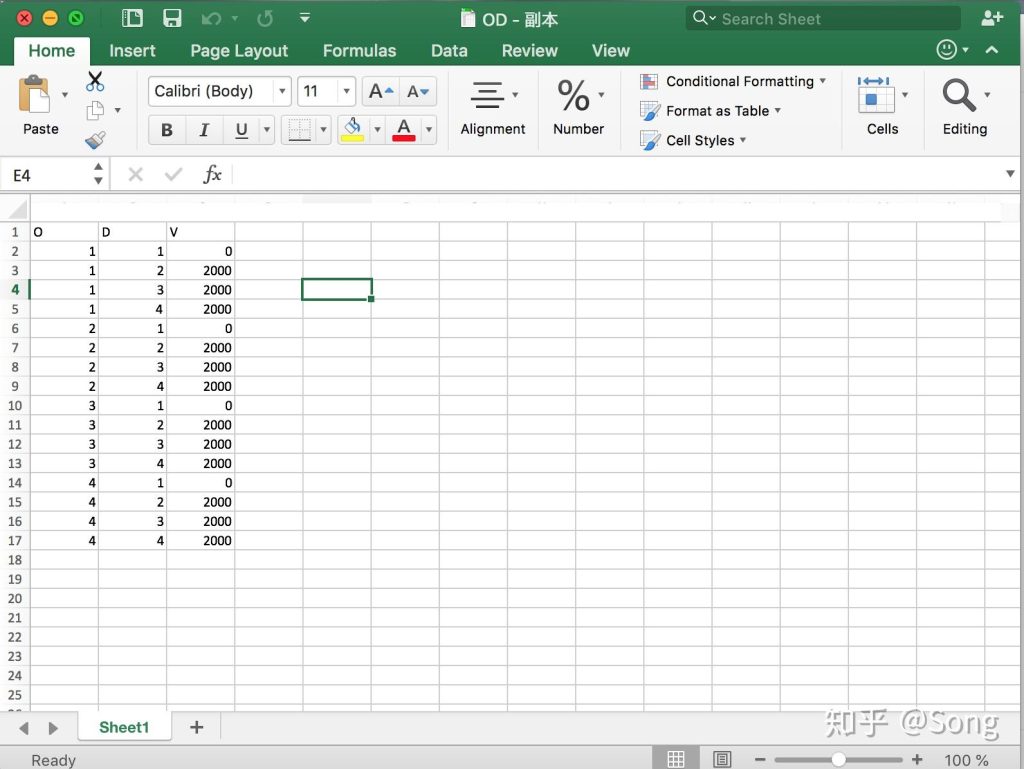

在EXCEL中建立OD矩阵

然后保存，直接拖到TC里。点击Matrix–Import:

将EXCEL拖入TC中，并输出矩阵

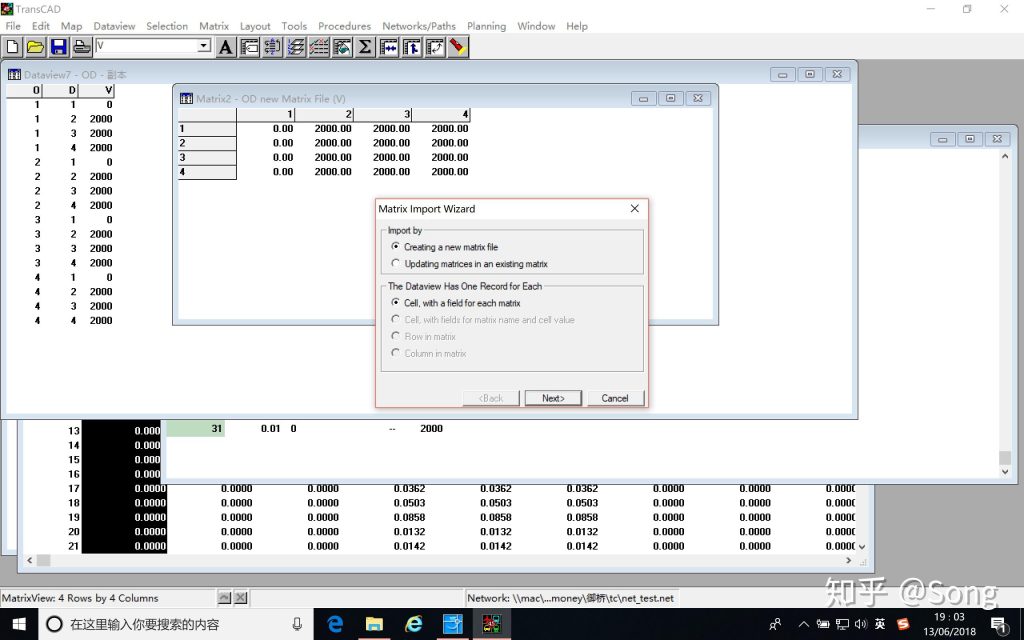

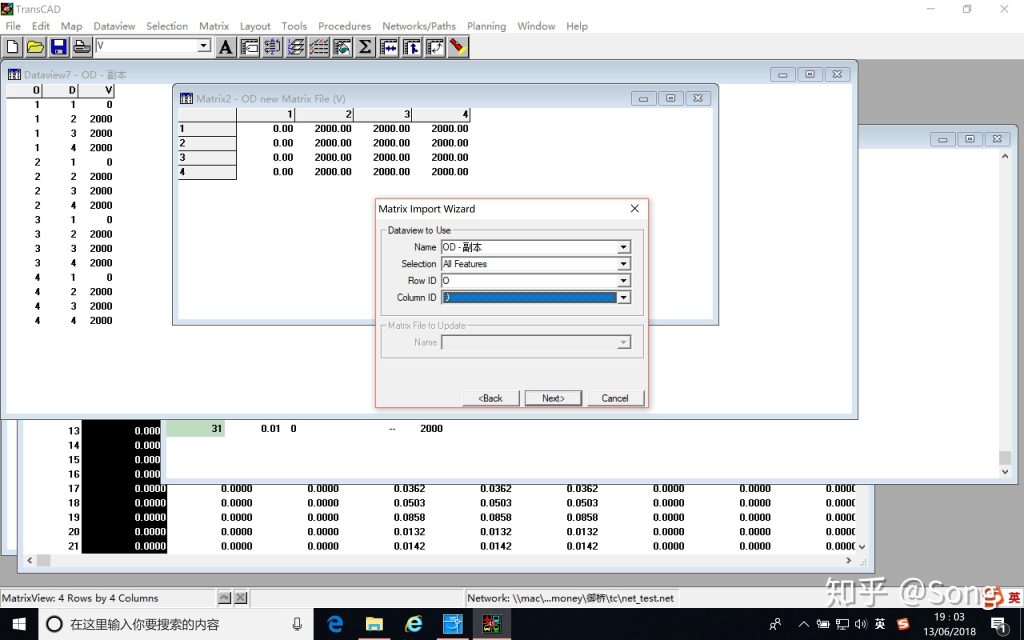

生成矩阵的选择过程

生成矩阵完成

即可导入OD矩阵了。

流量分配

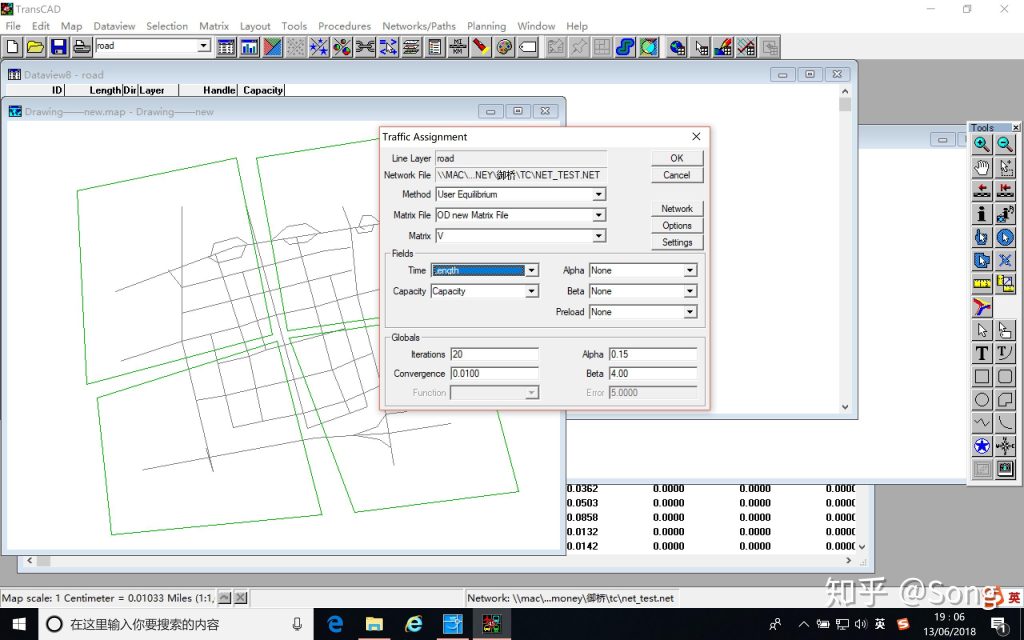

至此，就可以开始流量分配了。点击Planning–Traffic Assignment:

流量分配

设置TIME 和 通行能力，我们这里TIME选取的是长度，实际上选取通行时间（长度除以速度）更为准确。同时设置OD矩阵。然后直接OK就行。报错没关系。没反应没关系。不是没跑出来，而是他不会自动加载！！

打开网络文件所在文件夹，看到最新出现的ASN_LINK_FLOW文件，直接拖进去就行了。流量分配至此完成。

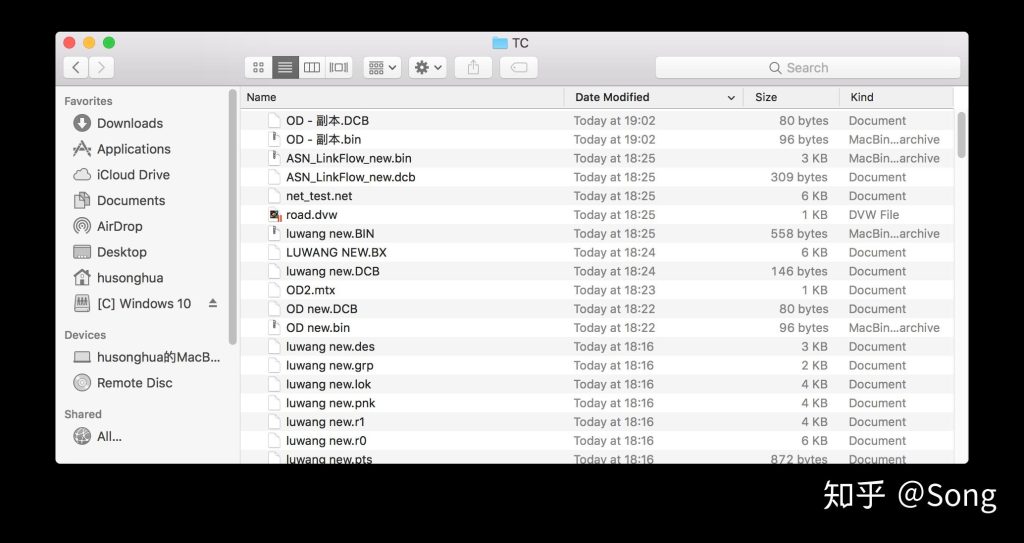

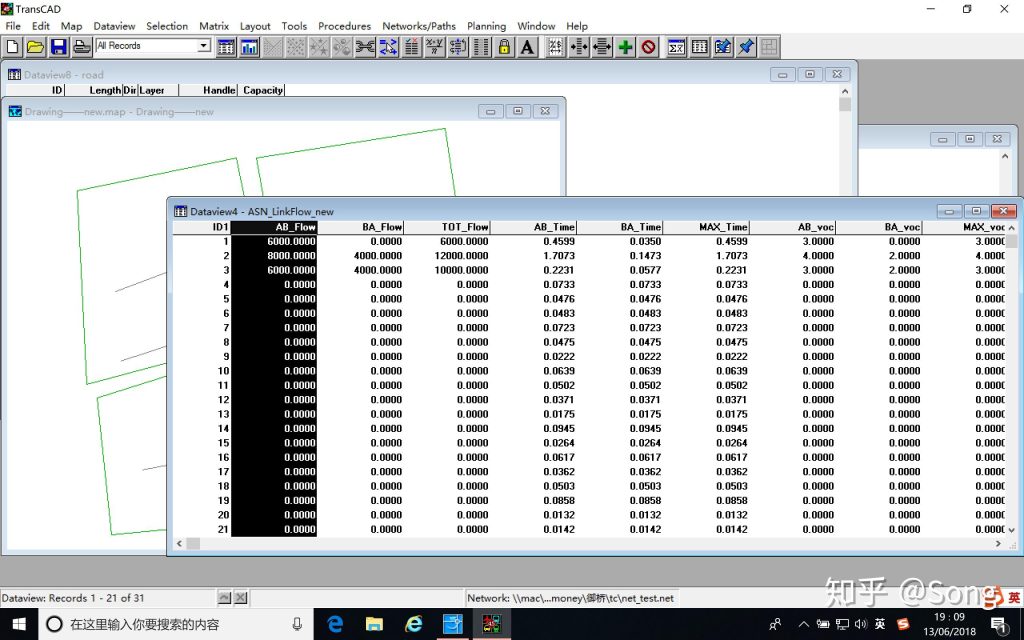

在文件夹中找到刚刚生成的流量文件

注：我的示范路网构建很粗糙，没有打断等操作，所以分配出的流量会不对，后期可以手工加流量等，很方便

属性连接
可以看到，分配出的流量表只有ID和流量，没有路段的基本信息。因此，先对路段表和流量表进行关联：

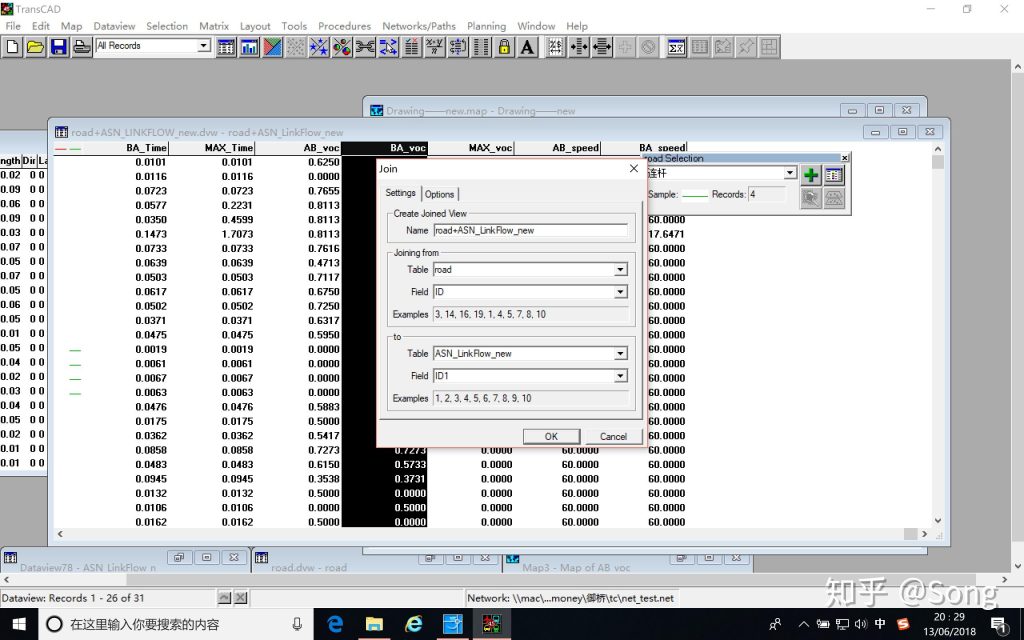

表间关联

关联后的新表，可以将其保存。之后的工作将在该表中展开。

展示
最主要的也就这一块了。出图出图出图！

一般出的图是以VC比为颜色，以流量为线条粗细。因此，先点击VC比那一列，然后点击color theme mapwizard。

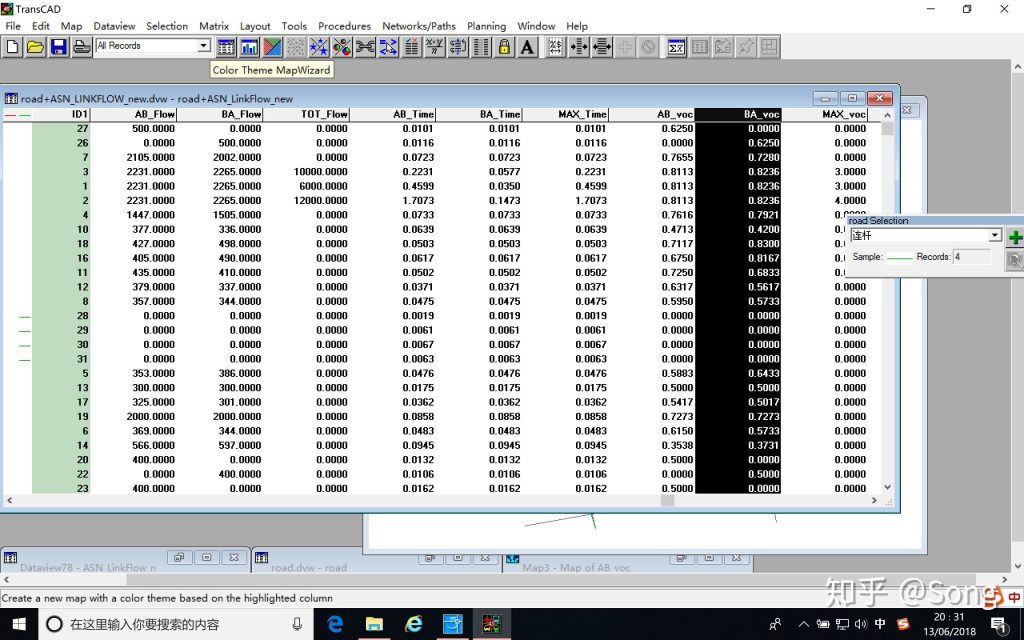

以饱和度为属性绘制颜色

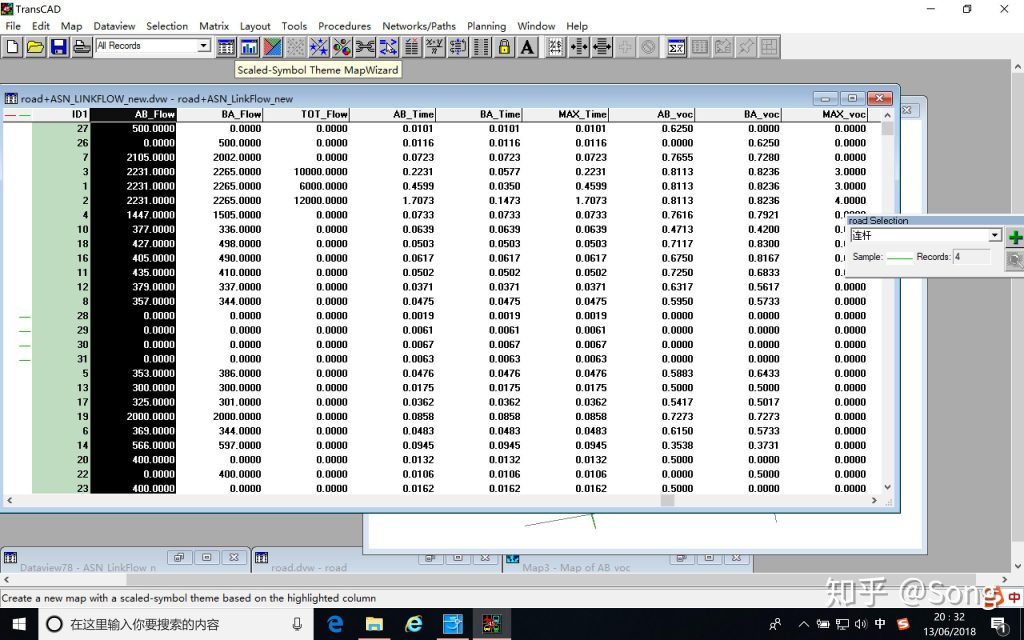

然后点击FLOW那一列，点击SCALED-SYMBOL THEME

以流量为属性绘制粗细，注意流量是双向的

经过一定的设置后，最终的效果图如下：

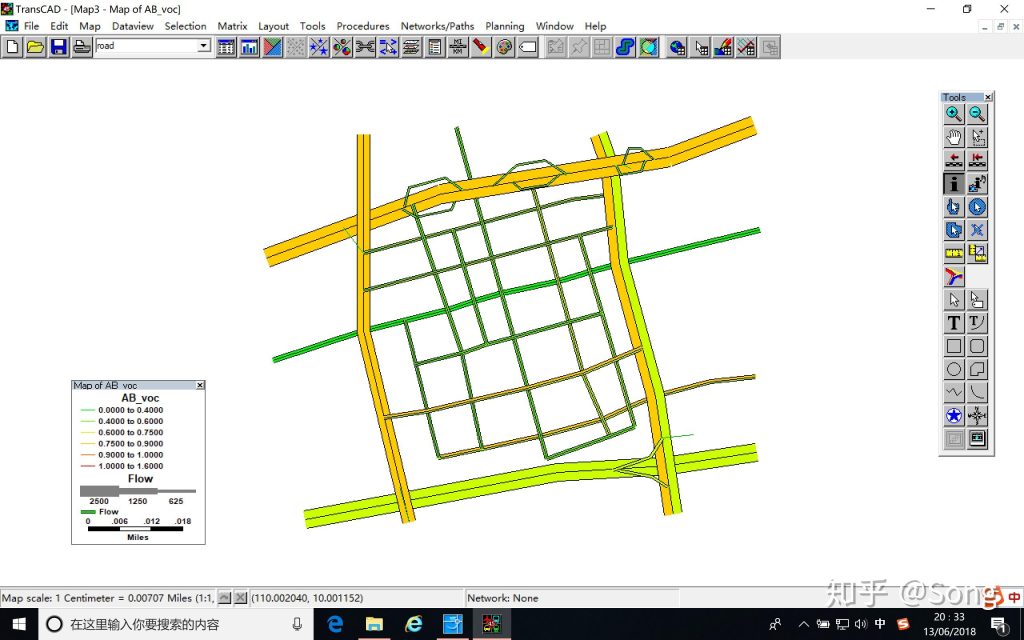

效果图

进一步细化
细心的可能会发现，上图中的型心连杆还在图上呢。这些不是真正的路网，放上去难免影响理解。如何去除呢？

切换到road图层，进行选择

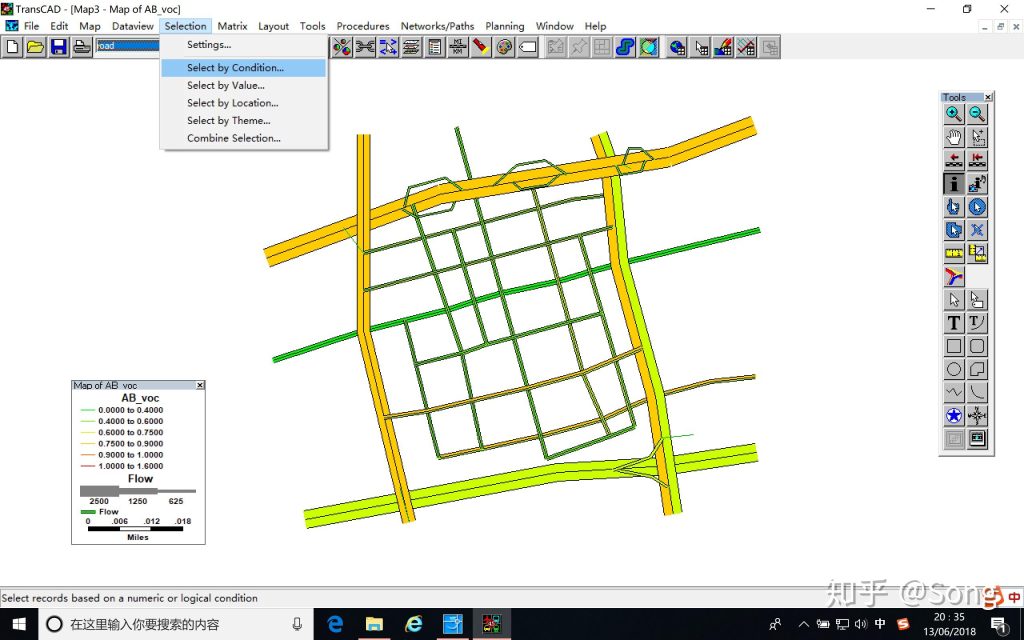

选择工具

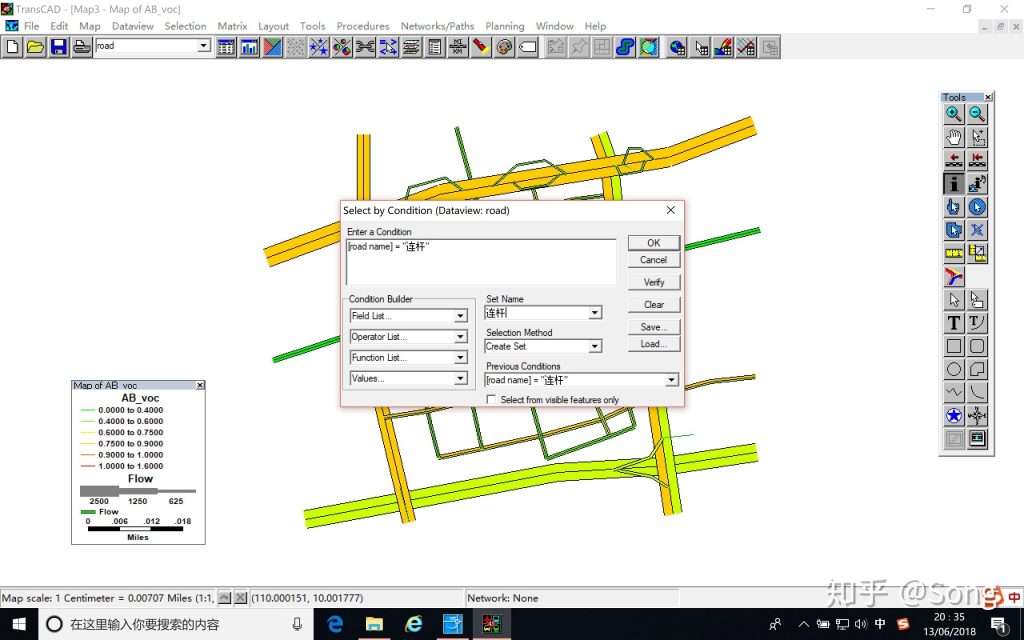

选择窗口的公式构造器

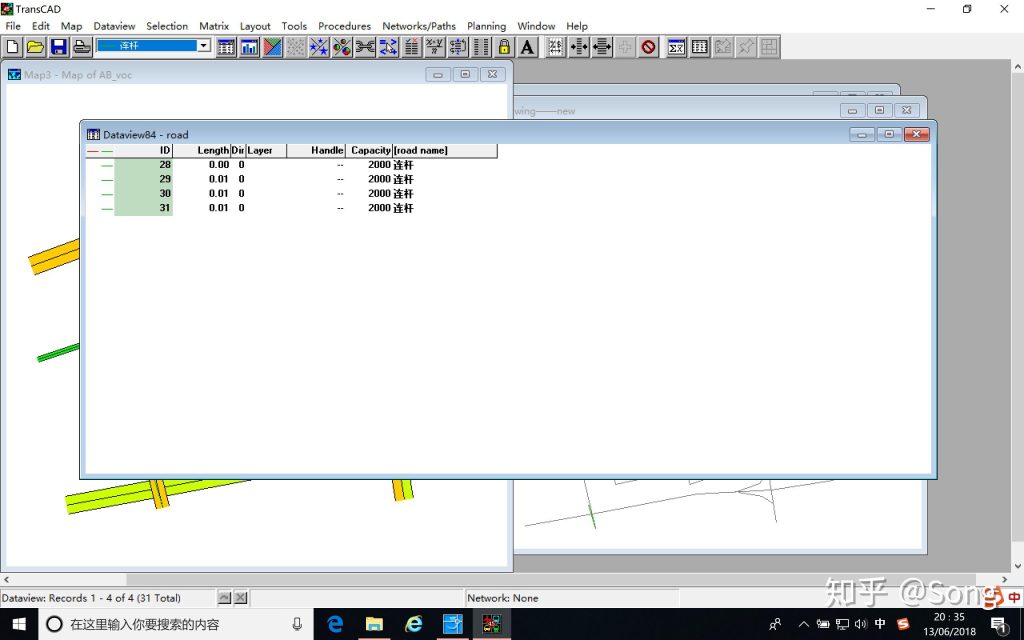

选择出的图层

最终在路网的数据视图里，可以看到我们刚刚选择出的连杆图层。

如何关闭他呢？继续切换回到路网图层，点击selection toolbox。打开选择图层，对连杆图层设置status为不可见，即可。

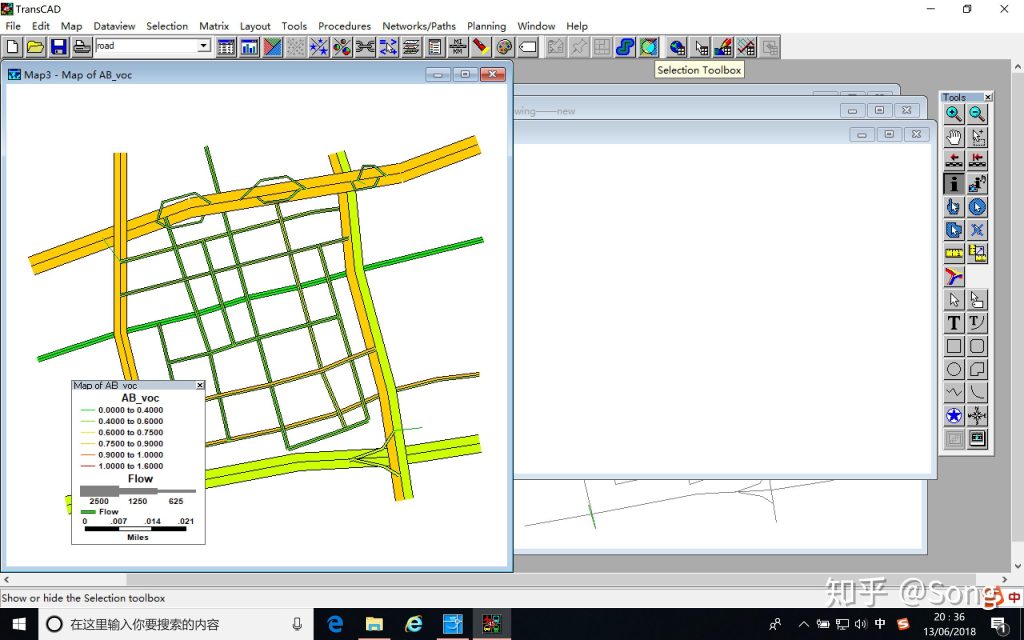

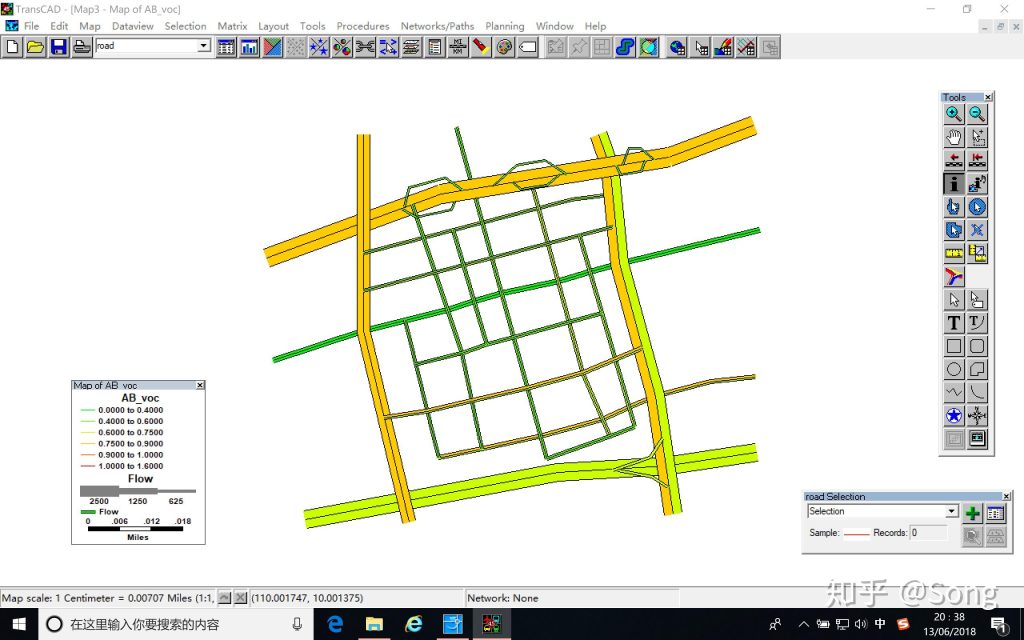

打开选择专用工具箱

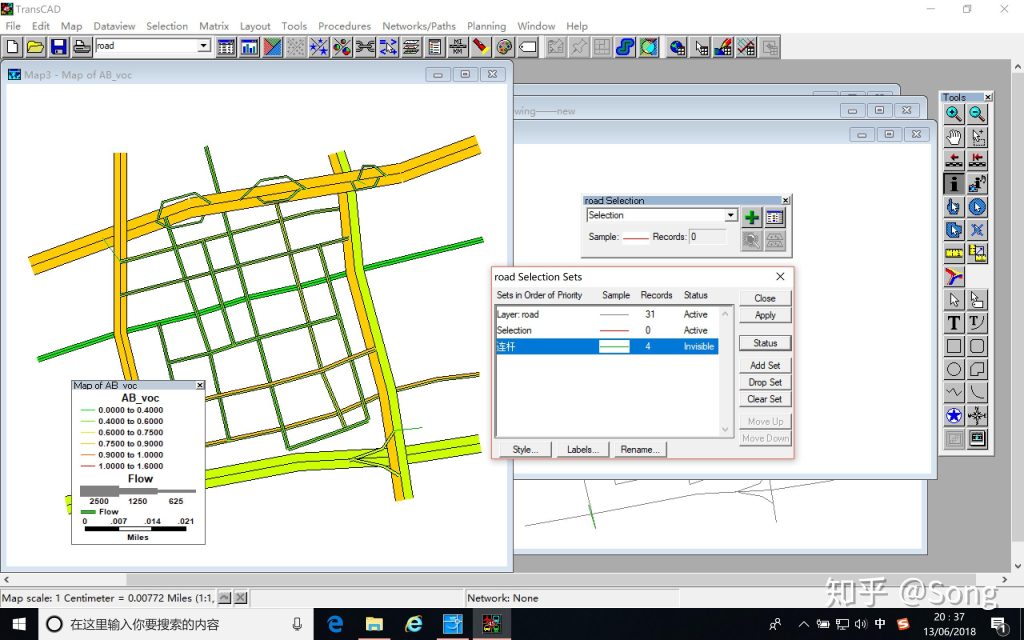

隐藏刚刚选择的图层

最终结果：连杆消失了，只有路网了
